Chrome Network面板解析

发表于2020-06-14更新于2023-11-05字数统计2.4k阅读时长14分阅读次数

Network 打开方式

  • 在控制台打开的情况选择 Network 按钮
  • 输入快捷键Ctrl+Shift+P，再输入 Network

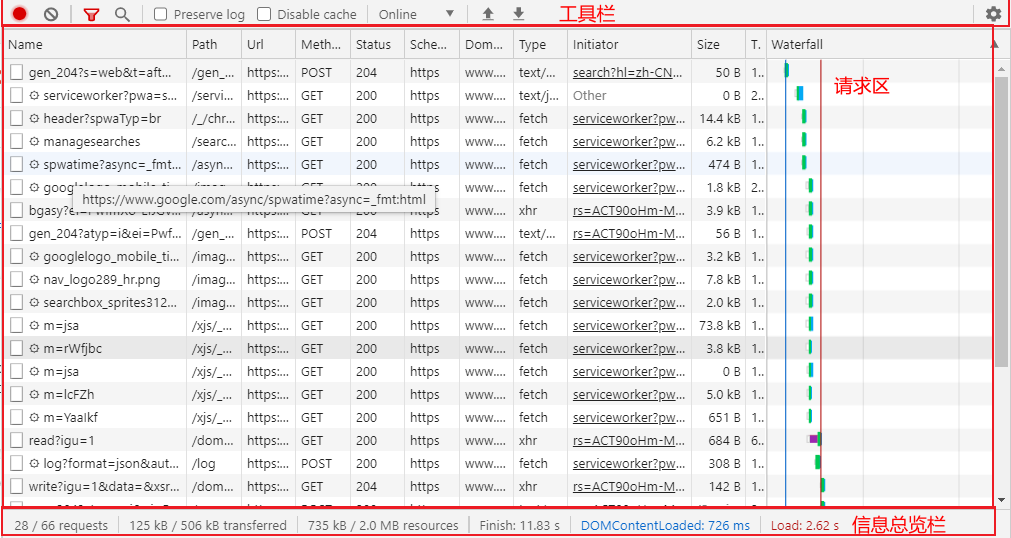

初识面板

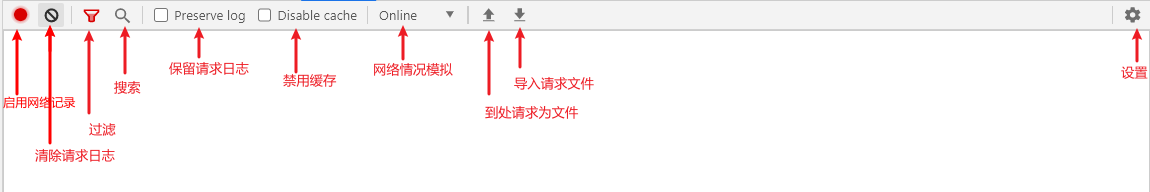

工具栏

工具栏差不多有十个按钮，每个按钮都有不同的功能。

启用网络记录

控制是否开启记录网络请求，高亮时开启。

清除请求日志

清除当前的网络请求列表

请求过滤

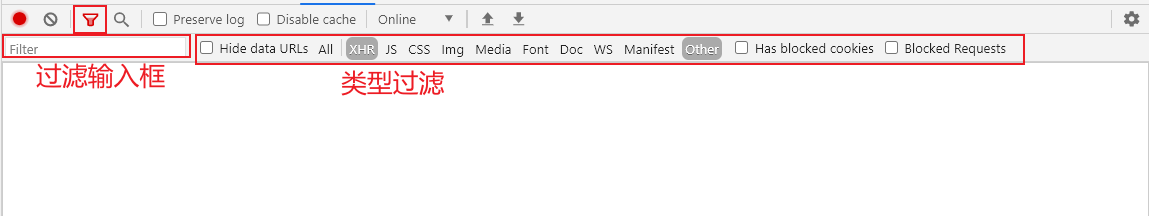

点击此按钮会出现过滤栏，接下来对过滤栏进行分析

过滤输入框

我们可以利用输入框来进行过滤搜索，允许通过:key:value的形式来进行过滤，多个条件之间使用空格进行分隔，并且支持正则匹配。

输入框支持一些默认字段来增强功能，比如mime-type:image/gif larger-than:1K可以过滤出大于 1KB 的 GIF 图片。

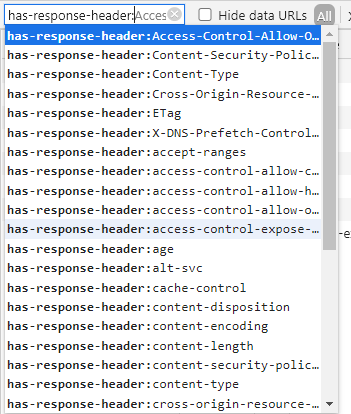

当我们输入对应的键之后，Chrome 会智能将一些可以选择的值作为下拉列表展示出来。

具体的字段如下：

  • cookie-domain cookie 所在的域
  • cookie-name cookie 的键的名字
  • cookie-path cookie 所在的目录
  • cookie-value cookie 的值
  • domain 只展示具体的域名的资源
  • has-response-header 显示包含指定 HTTP 响应标头的资源
  • is 使用is:running匹配WebSocket资源
  • larger-than 过滤出资源比指定值大的资源
  • method 请求方法过滤
  • mime-type MIME type 过滤
  • mixed-content HTTP 和 HTTPS 混合页面过滤相关
  • priority 优先级与指定值匹配
  • resource-type 资源类型过滤
  • scheme HTTP/HTTPS 过滤
  • set-cookie-domain 根据 set-Cookie 的 Domain 过滤
  • set-cookie-name 根据 set-Cookie 的 name 过滤
  • set-cookie-value 根据 set-Cookie 的 value 过滤
  • status-code 状态码过滤
  • url 请求 URL 过滤

类型过滤

Hide Data URLs

含义：前缀为 data: 协议的 URL，其允许内容创建者向文档中嵌入小文件。简单的例子：用 base64 展示图片

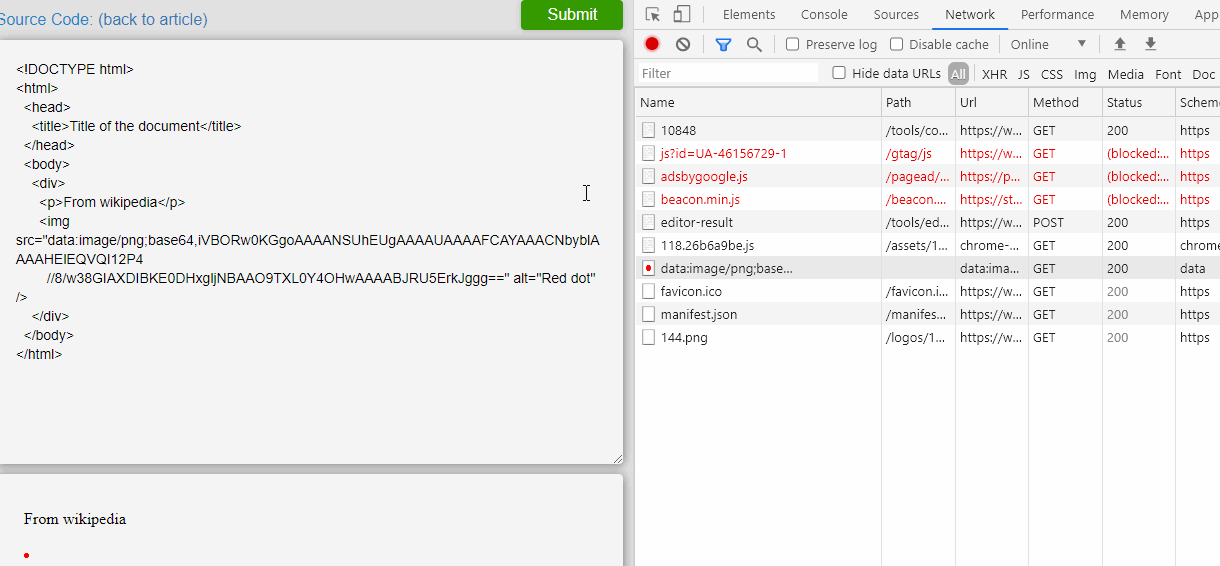

demo

具体类型

后面展示了一些具体的类型 All(全部)、XHR(XMLHttpRequest 和 fetch)、CSS(样式表)、Img(图片资源)、Media(媒体资源)、Font(字体资源)、WS(WebSocket)、MainFest()

请求搜索

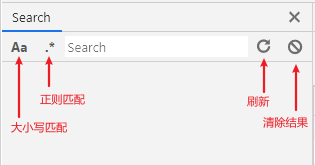

点击搜索按钮，或者在 Network 面板按快捷键Ctrl+F,将会出现搜索侧边栏。


侧边栏不仅可以搜索请求地址、请求参数、头信息，还可以搜索响应数据，简单说来就是可以搜索请求的所有信息，感觉还比讲到的Filter还要强大，但是不能够针对响应的文件类型做过滤。

以下举例请求地址、Response 数据和 cookie。

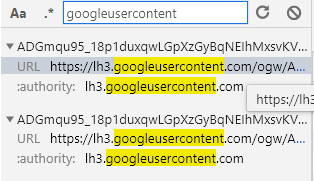

请求地址

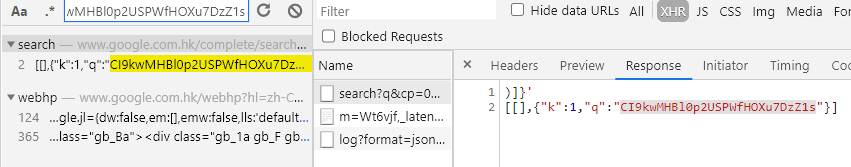

Response响应

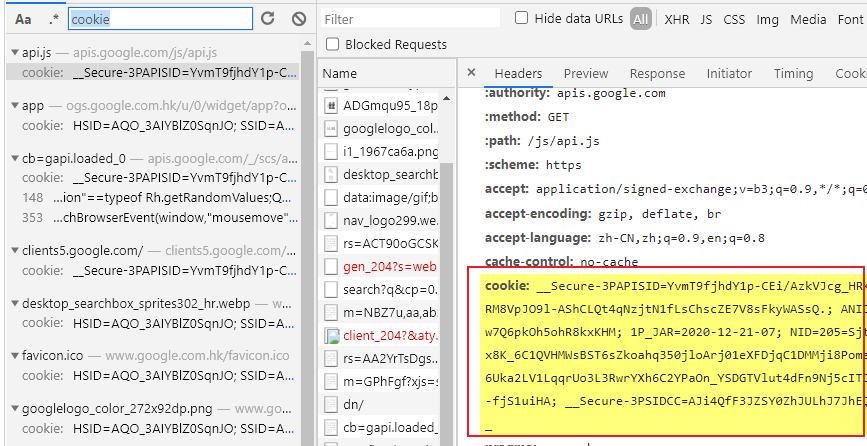

cookie

保留请求日志

Preserve Log:是否保留日志，一般的是关闭，代表每次刷新就会清空请求的数据；勾选代表一直保留，可以跨页面保留。

禁用缓存

Disable cache：是否禁用缓存，发勾选则禁用，否则代表可以使用缓存。

请注意，禁用缓存功能当且仅当开发者工具面板打开的时候有效。

网络情况模拟

我们在开发的时候有时候需要用到网速模拟来查看页面的加载情况，Chrome 也很贴心的提供了这个功能。


这里有几项预设：

  • Online 默认选项，不对网络进行模拟
  • Fast 3G 下载 1.5 Mb/s,延迟 500ms
  • Slow 3G 下载 376 kb/s,延迟 2000ms

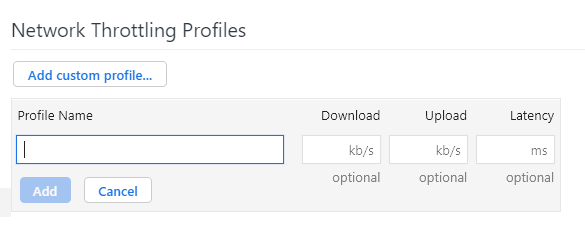

你也可以选择Add自定义添加

请求文件的导入导出

将当前开发者工具的 NetWork 记录的请求记录全部导入和导出的功能，导出生成HAR文件,后面也可以导入到开发者工具。

设置

点击最右侧的设置按钮将出现设置条目，总共有四个功能：

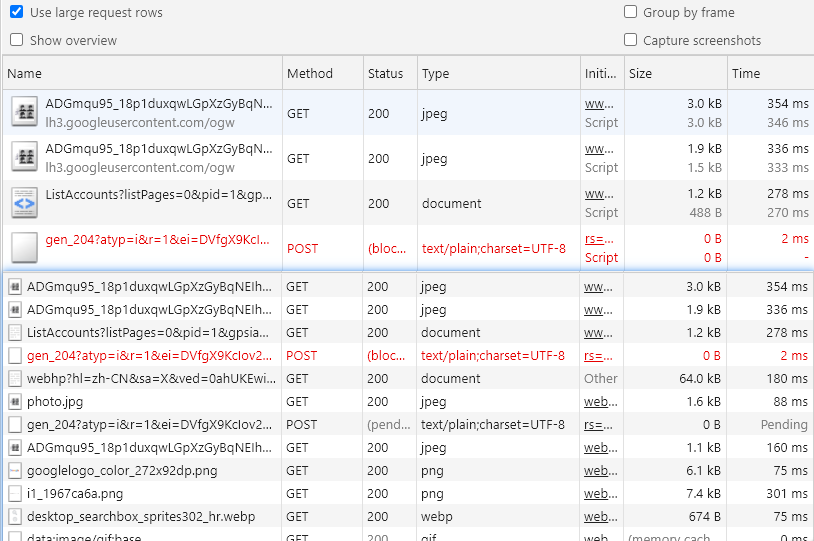

用更高的行展示请求

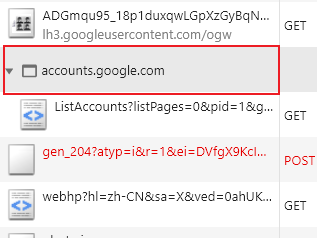

Group by frame 通过请求域名分组

Show overview 展示请求总览，上面有时间线和请求，可以选择范围

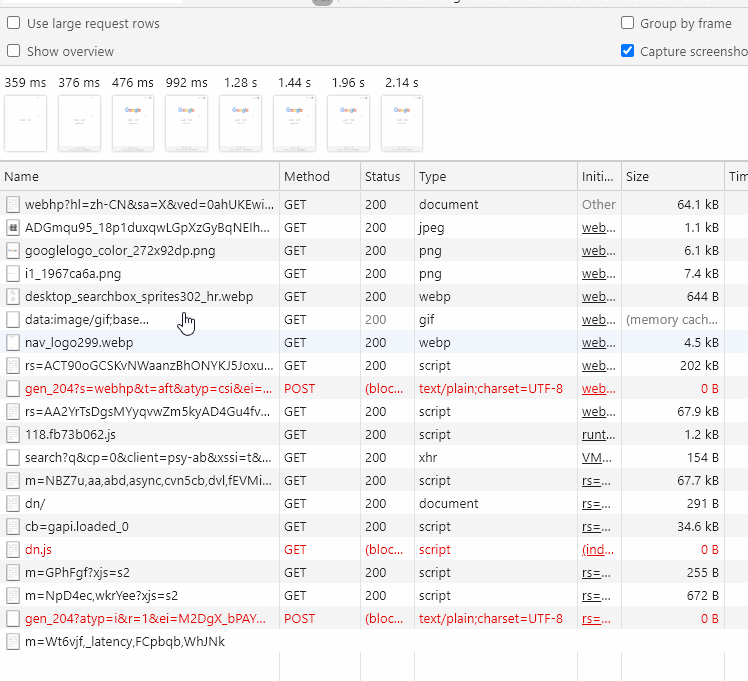

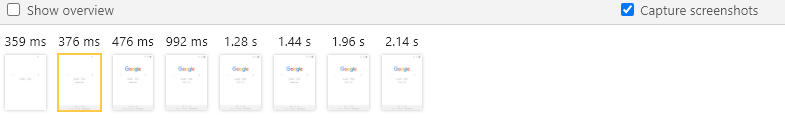

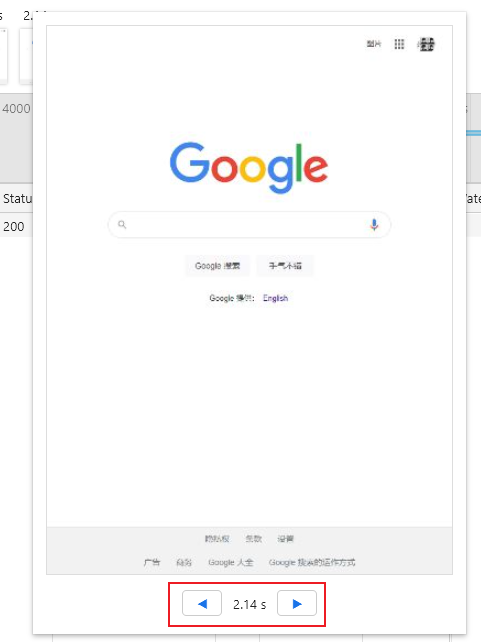

Capture screenShots 屏幕捕捉

开启之后可以进行屏幕捕捉，双击左键可以放大当前帧的图片，并且底部可以切换

按住Ctrl再点击图片，可以看到当前帧所发出的请求。

信息总览栏

信息总览栏列出了一些页面加载情况的参数和指标，一共有requests、transferred、resources、Finish、DOMContentLoaded、Load等字段。

含义解析

  • requests 记录的是请求的数量
  • transferred 所有资源的压缩大小
  • resources 所有资源未压缩的大小
  • Finish 页面上所有 http 请求发送到响应完成的时间总和
  • DOMContentLoaded DOM 树构建完成。
  • Load 页面加载完毕。

Filter

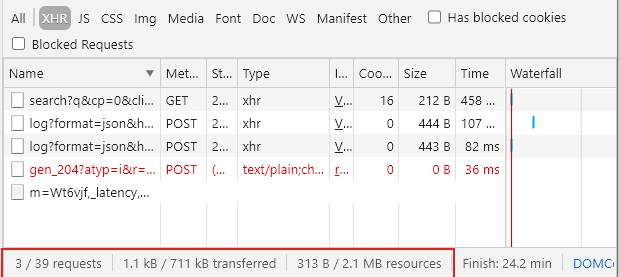

当与Filter搭配的时候，可以过滤出当前类型的所占全部请求的数据。

请求区

请求区总体可以看似一个表格，其中表头的列可以进行拖拽直到达到你想展示的效果，表头的项目是可以进行筛选和排序的。

表头分析

在表头右键可以展示出表头项目（在请求区域右键也可以调出）,可以通过单击来切换是否展示表头项。

基本表头

具体含义如下:

表头表头
Name资源的文件名或者唯一标识符
Path请求路径
Url请求完整地址
Method请求方法
StatusHTTP 状态码
Protocol请求协议
Scheme请求方法 http/https 等等
Domain域名
Remote Address远程地址
Type请求资源的 MIME type
Initator发起请求的对象或者流程（Html Parser、http 重定向、JS 函数、其他-比如新网址输入）
Cookies发送 cookie 数量
Set Cookies请求的响应设置 cookie 数量
Size响应头的大小和响应体的大小，若从缓存中获取会显示 disk cache/memory cache 等
Time请求开始到响应中最后一个字节接收的总持续时间
Priority优先级
Waterfall每个请求活动的可视化分解
Connection ID链接 ID
其他释义

  • Sort By 设置排序的依据，可以是表头中的项目，这个和双击表头项目的作用是一样的。

  • Reset Columns 重置表头的宽度

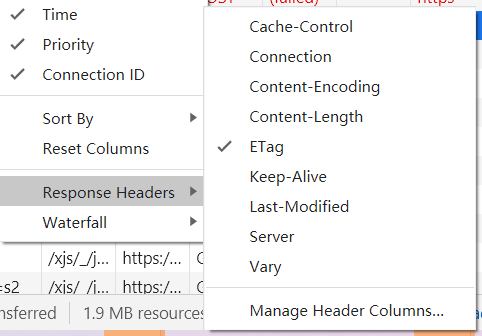

  • Response Headers


    可以在表头显示 Cache-Control 等响应头信息，你还可以点击底部的Manage Header Columns编辑头信息

  • Waterfall
    展示的是请求的时间分布，用柱状的形式展示出来。目前可以展示出以下的时间，具体的释义在后面有详细的阐述。

    • Start Time 开始时间
    • Response Time 响应时间
    • End Time 结束时间
    • Total Duration 总共耗时
    • Latency 延迟

请求区分析

请求区概览

下图是访问谷歌官网的实例，其中大多数项目是可以像 Name 一样，hover 就可以看到详情。

其中：

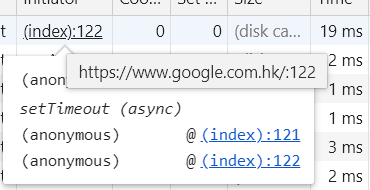

  • Initator hover 的时候会显示具体的触发调用栈
  • Waterfall hover 的时候会显示一些指标

Waterfall 指标

表头表头
Queuedat执行到Initator的时间
Startedat开始请求流程的时间
Queueing排队：已有高优先级的请求、已经达到了TCP链接数量、浏览器正在磁盘缓存中短暂分配空间
Stalled由于排队而停下来等待的时间
DNSLookupDNS查找IP
Initialconnection初始化链接
Proxynegotiation代理协商
Requestsent请求发送
ServiceWorkerPreparation浏览器准备启动ServiceWorker
RequesttoServiceWorker向ServiceWorker发送请求
Waiting(TTFB)第一个字节返回的时间。TTFB代表到第一个字节的时间。此时间包括一次往返延迟和服务器准备响应所花费的时间。
ContentDownload浏览器正在接收响应
ReceivingPush浏览器正在通过HTTP/2服务器推送接收数据
ReadingPush浏览器正在读取先前接收的本地数据

单个请求选中分析

当我们选择一个请求事，右侧面板会展示出这个请求的信息。

一共有以下几项：

  • Headers 请求的头信息，包含Query参数和Post数据，请求头响应头等详见HTTP Header
  • Preview 对返回的数据格式化预览
  • Response 展示返回的原始数据
  • Initator 同表头Initator
  • Cookies 同表头Cookies
  • Timing 同Waterfall

    单个请求右键分析

    当我们选择一个请求右键的时候会弹出菜单


我们来具体分析：

  • Open in new tab 在新窗口打开，这个和双击某个请求的行为是一样的，都是打开新窗口GET请求

  • Clear browser cache 清楚浏览器缓存

  • Clear browser cookies 清楚浏览器cookies

  • Copy 复制此请求，会展开二级菜单

    • Copy link address 复制链接地址
    • Copy as Powershell 复制为Powershell 命令
    • Copy as fetch 复制为fetch函数
    • Copy as Nodejs fetch 复制为Nodejs fetch函数
    • Copy as cURl(cmd) 复制cmd执行的命令
    • Copy as cURl(bash) 复制bash执行的命令
    • … 后面五个为将全部的请求复制为对应的模式
    • Copy all as HAR 将所有请求复制为HAR内容格式（还是文本）

  • Block request URL 禁止请求此地址，禁止之后在相同位置可以启用，禁止之后无法访问该请求。

    可以进入network request blocking面板查看已经禁止的请求

  • Block request Domain 禁止请求此域名
    可以进入network request blocking面板查看已经禁止的域名

  • Replay XHR 重发此请求

  • Sort By 设置排序依据

  • Header Options 设置表头项目

  • Save all as HAR with content 同“导出”功能，将请求导出为HAR文件

引用地址

https://developers.google.com/web/tools/chrome-devtools/network/reference
